تابلو فشار ضعیف کشویی

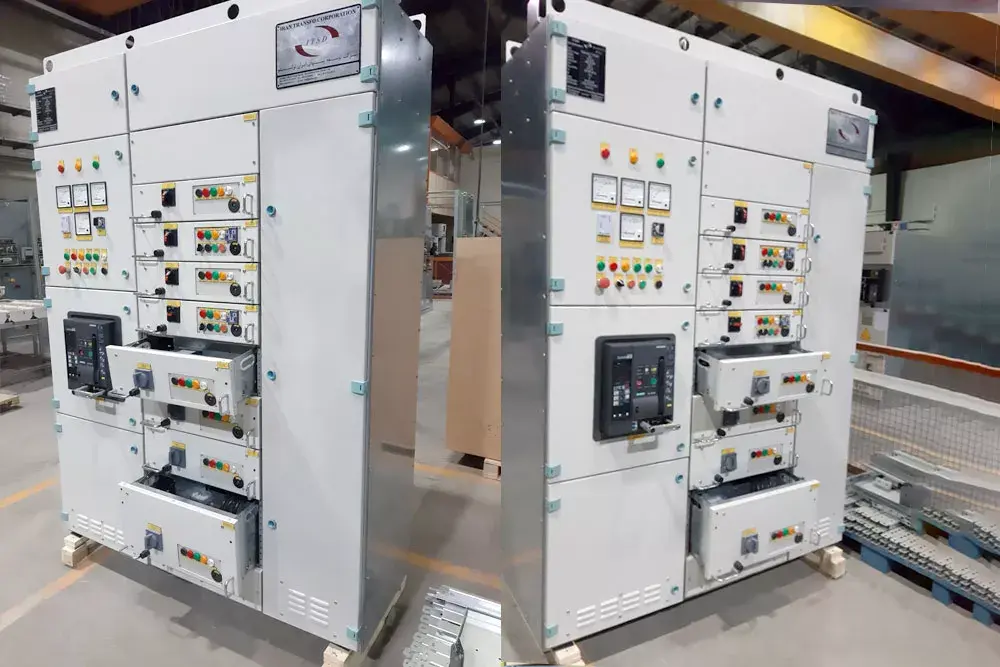

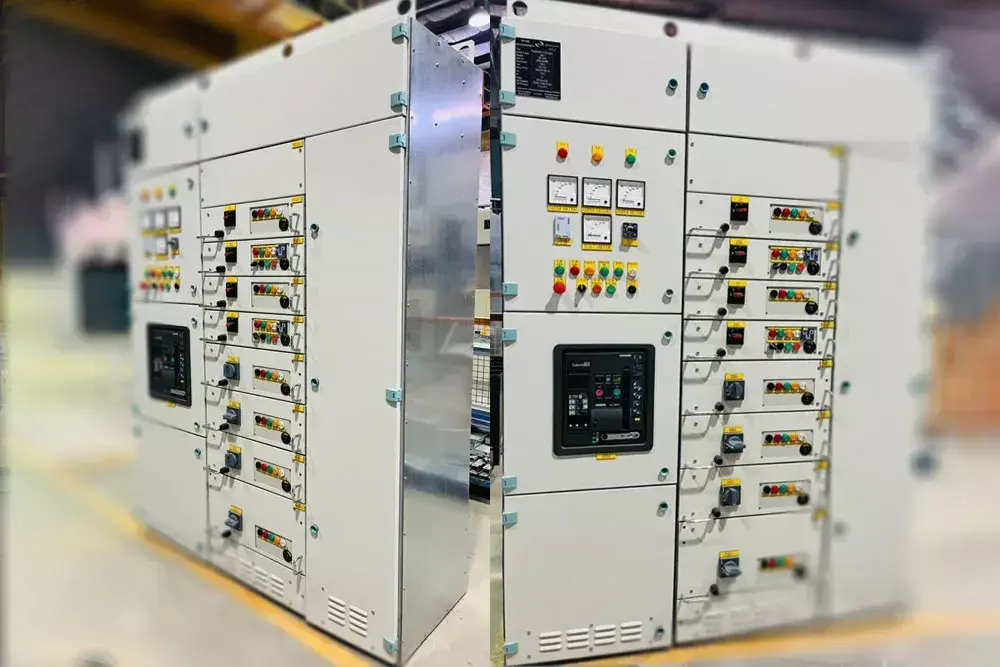

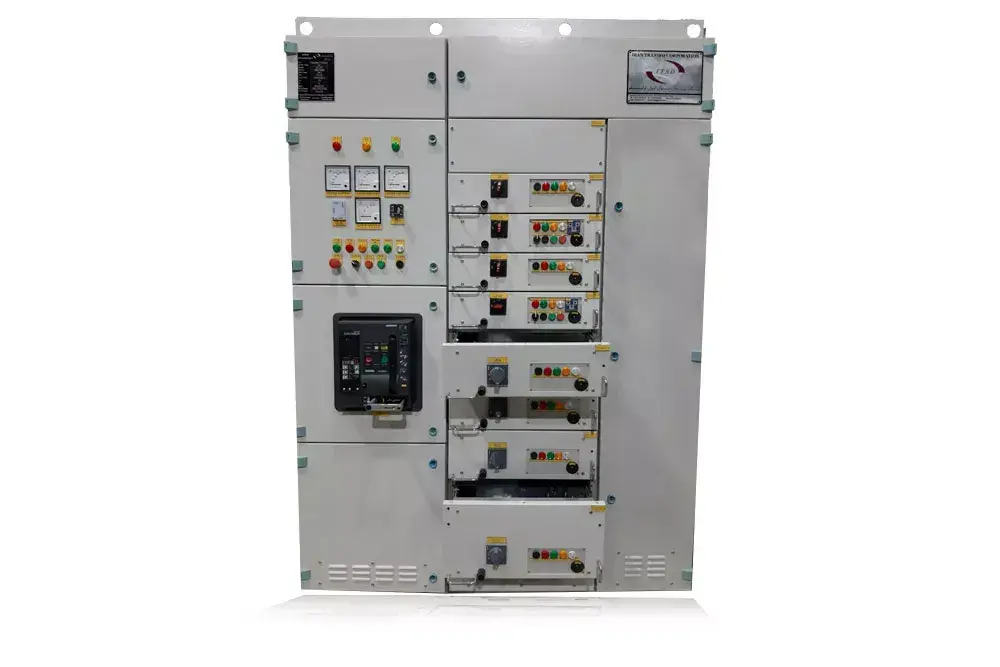

معرفی تابلوهای فشار ضعیف کشویی
طراحی ماژولار برای عملکرد ایمن و نگهداری آسان
تابلوهای فشار ضعیف کشویی (Withdrawable Low Voltage Switchgear) نسل پیشرفته‌ای از تابلوهای توزیع برق هستند که با طراحی ماژولار و کشویی، امکان دسترسی سریع به تجهیزات داخلی، نگهداری ایمن و تعویض آسان و سریع را فراهم می‌سازند. این تابلوها به‌ویژه در پروژه‌هایی با نیاز به انعطاف‌پذیری بالا و تداوم بهره‌برداری بدون وقفه، کاربرد فراوان دارند. شرکت توسعه پست‌های ایران ترانسفو این محصول را مطابق با استانداردهای IEC و با قابلیت پیکربندی بر اساس نیاز مشتریان طراحی و تولید می‌کند.
ویژگی‌ها و مشخصات فنی تابلو فشار ضعیف کشویی
- ولتاژ نامی: تا 690 ولت
- جریان نامی: تا 6300 آمپر
- درجه حفاظت: IP30 تا IP54 بر اساس محل نصب
- نوع کلید: کلیدهای هوایی (ACB) کشویی یا کلیدهای MCCB
- ساختار: پیچ و مهره‌ای طرح SIVACON 8PT
- جنس بدنه: فولاد گالوانیزه با رنگ پودری الکترواستاتیک
- سیستم تهویه: طبیعی یا اجباری
اجزای تشکیل‌دهنده تابلو فشار ضعیف کشویی
- کلیدهای اصلی: کلید هوایی کشویی (ACB)
- سلول‌های کشویی: حاوی کلیدهای قدرت، فیوزها و تجهیزات کنترلی و اندازه‌گیری
- باس‌بار افقی و عمودی: با سطح مقطع استاندارد IEC جهت انتقال بهینه جریان
- سیستم اینترلاک مکانیکی و الکتریکی: پیشگیری از وقوع خطاهای انسانی
- پنل‌های اندازه‌گیری: جهت نمایش ولتاژ، جریان و سایر
- سلول بانک خازنی: اصلاح ضریب توان توسط رگولاتور و خازن
کاربردهای تابلو فشار ضعیف کشویی
- صنایع مادر مانند: نفت، گاز، سیمان، پتروشیمی، فولاد، مس و سایر صنایع سنگین
- نیروگاه‌ها و نقاط حساس شبکه
- کارخانه‌ها و خطوط تولید با نیاز به سرویس سریع
- مراکز حساس مانند بیمارستان‌ها و دیتاسنترها
مزایای تابلو فشار ضعیف کشویی
- سرویس و نگهداری: نگهداری و تعمیرات در حداقل زمان ممکن
- ایمنی بالا: اینترلاک‌های استاندارد و طراحی مطابق با IEC
- حفاظت: قابلیت نصب انواع تجهیزات حفاظتی، با توجه به طرح و نیاز مشتری
- تضمین کیفیت: ساخت و آزمون‌های عملکردی پیش از تحویل
پرسش‌های متداول
- تابلو فشار ضعیف کشویی چیست؟
- تابلویی با ساختار کشویی است که شامل تجهیزات حفاظتی و کنترلی بوده و امکان نگهداری و تعویض تجهیزات داخلی را بدون قطع کل برق فراهم می‌کند. در این تابلو امکان ارائه فیدرهای مختلف خروجی باتوجه به سیستم توزیع مورد نیاز کاربر فراهم شده و همچنین حفاظت‌های اضافه جریان، اتصال کوتاه و سایر نیز ارائه می‌گردد.
- این تابلوها در چه مکان‌هایی استفاده می‌شوند؟
- در نیروگاه‌ها، کارخانه‌های بزرگ، دیتا سنترها، و پروژه‌هایی که نیاز به اطمینان و دسترسی سریع دارند.
- مزیت طراحی کشویی نسبت به طراحی فیکس چیست؟
- به علت Metal Clad بودن ساختار، بخش‌های ورودی کابل، کلید اصلی، باس‌بار و کشوها از یکدیگر مجزا بوده، به همین دلیل امکان تعویض سریع کشوها و کلید اصلی، کاهش زمان تعمیرات و افزایش ایمنی اپراتور را دارد.
- آیا این تابلوها قابل سفارشی‌سازی هستند؟
- بله، طراحی بر اساس توان، جریان و نوع حفاظت مطابق نیاز پروژه انجام می‌شود.
